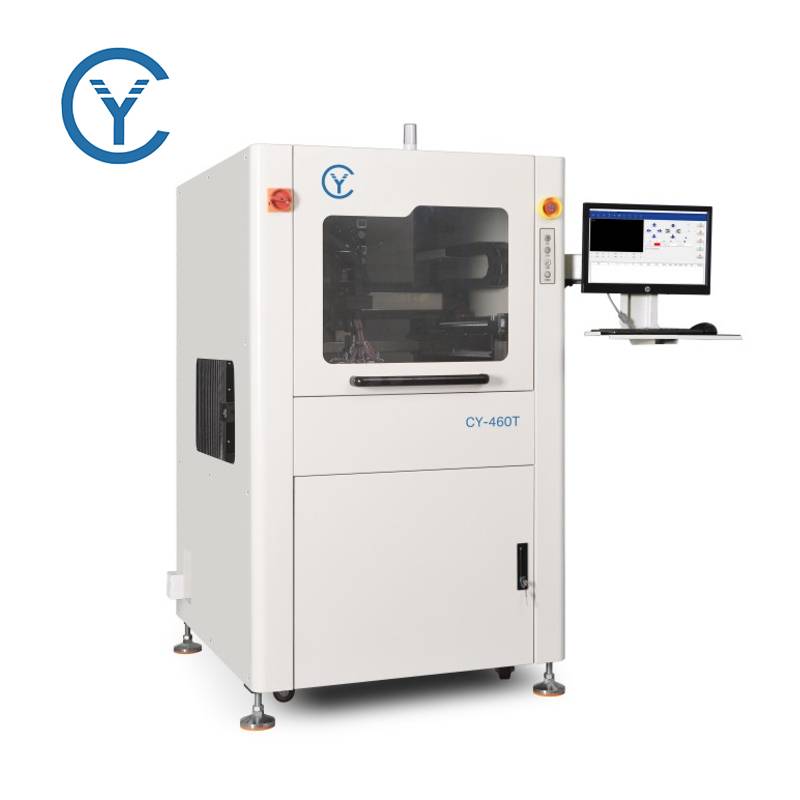

诚远高速全自动PCB选择性三防漆涂覆机
型号：CY-460T

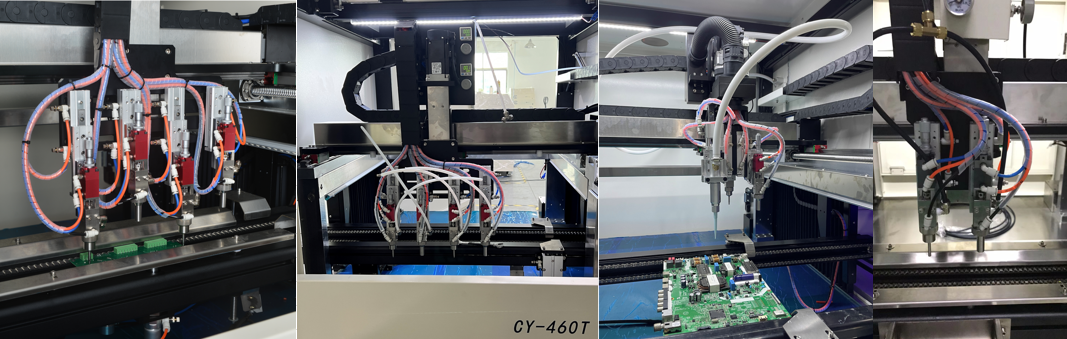

1.高性能IPC+伺服电机+滚珠丝杠刀，精度可达0.02mm。
2.支架3个橡胶阀，可倾斜35度，360度旋转，全透视涂层。
3.低压雾化，边界整齐，污染低
4.支持可视化编程和手工教学

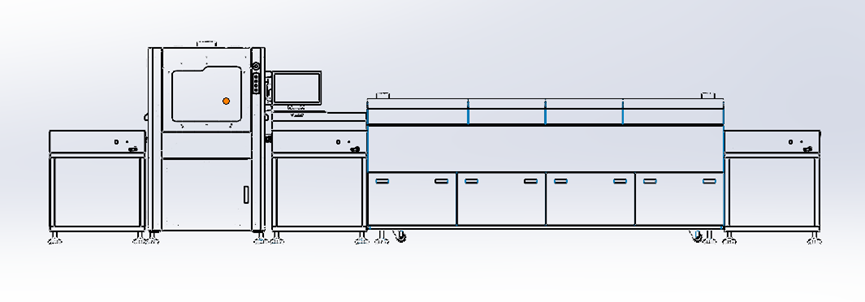

常见涂覆方案：

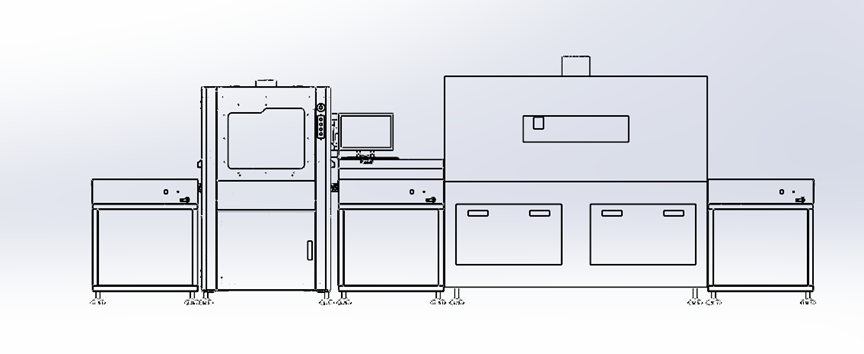

方案一：接驳台+三轴涂覆机+紫光灯检查台+红外固化炉+接驳台
方案二：接驳台+三轴涂覆机+紫光灯检查台+UV 固化炉+接驳台

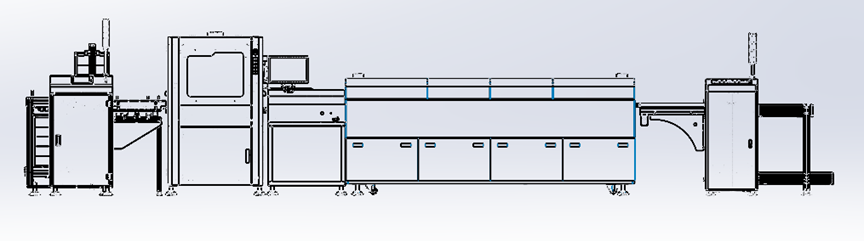

方案三：上扳机+三轴涂覆机+紫光灯检查台+红外固化炉+下板机

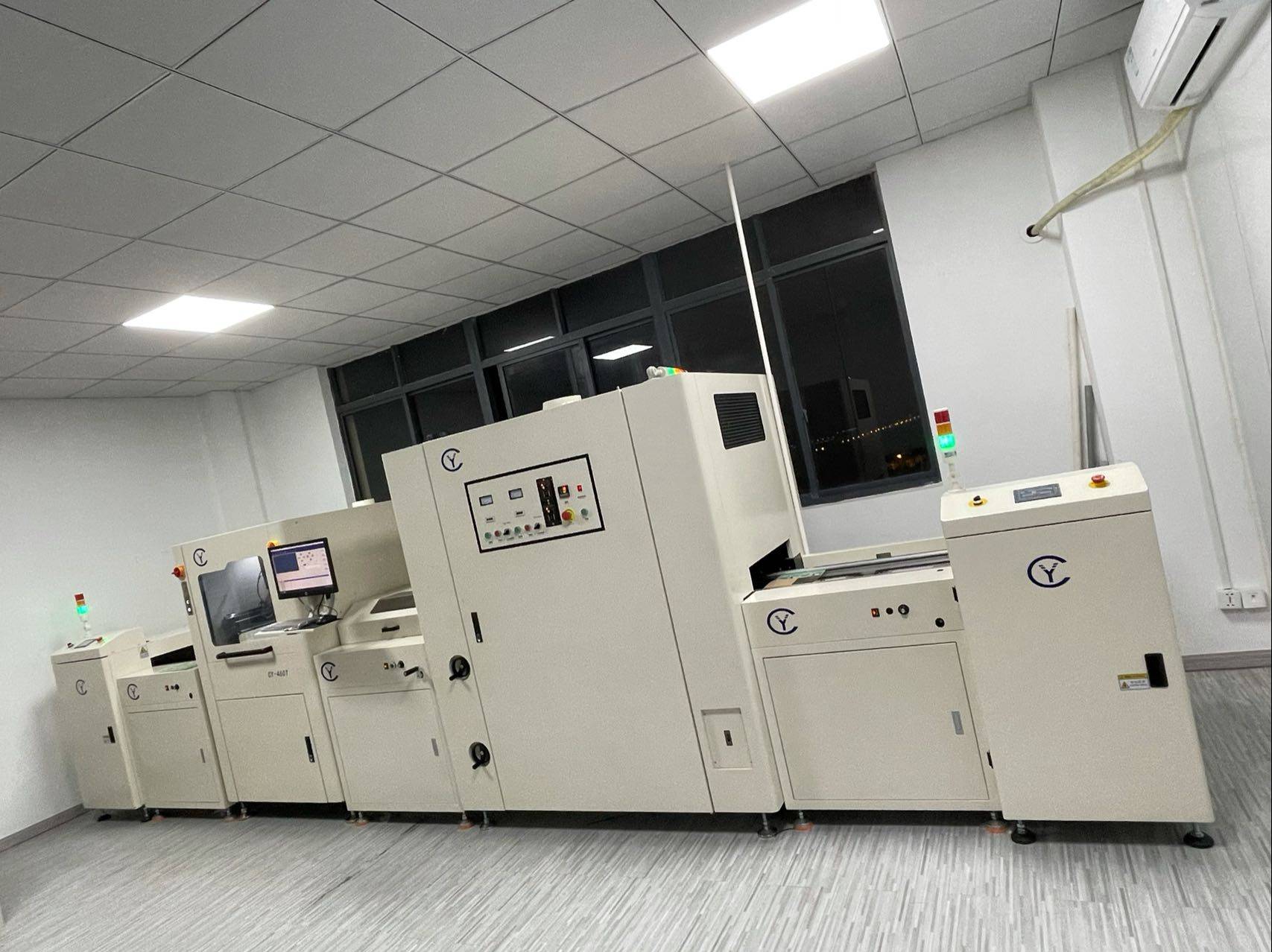

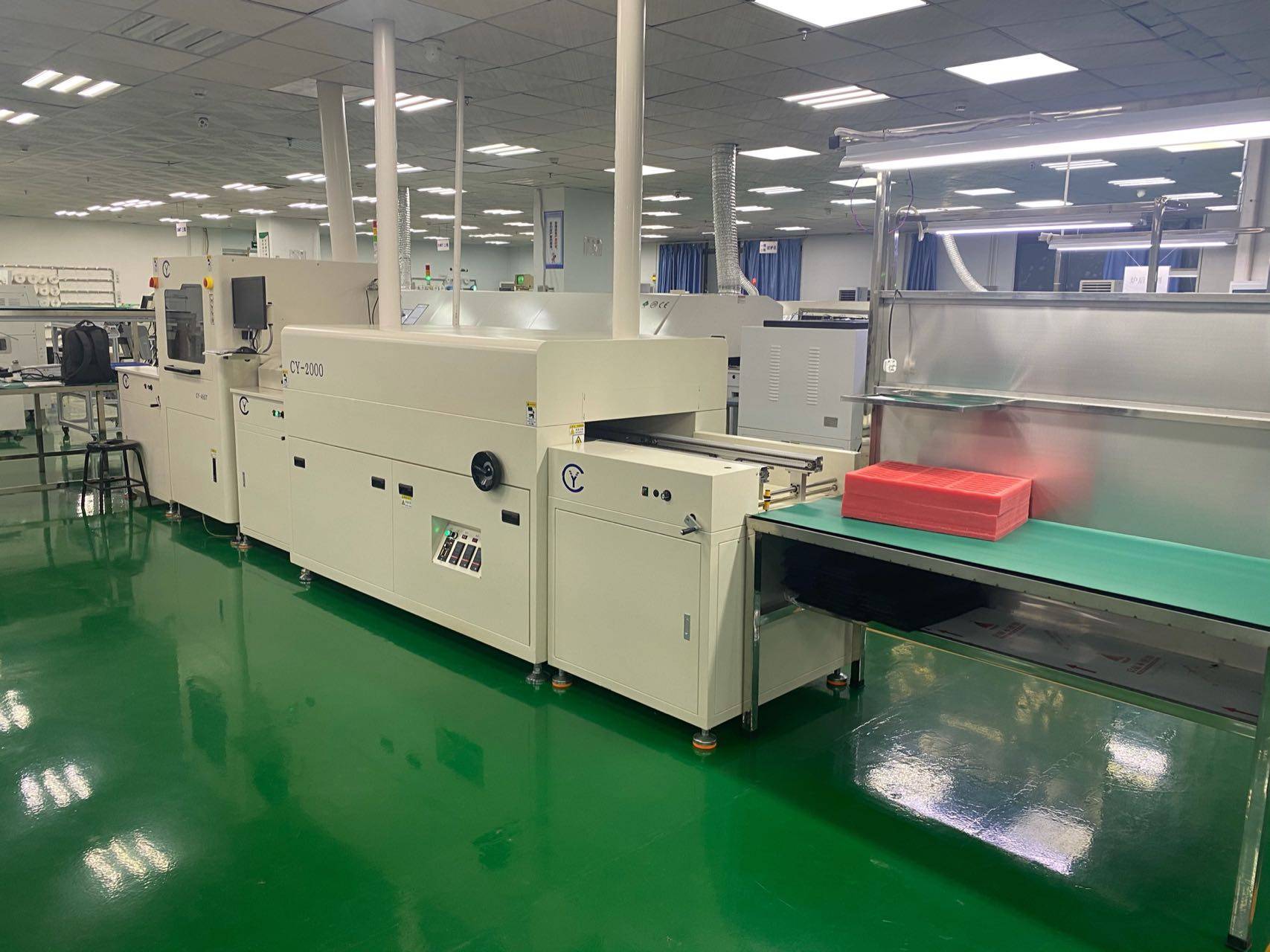

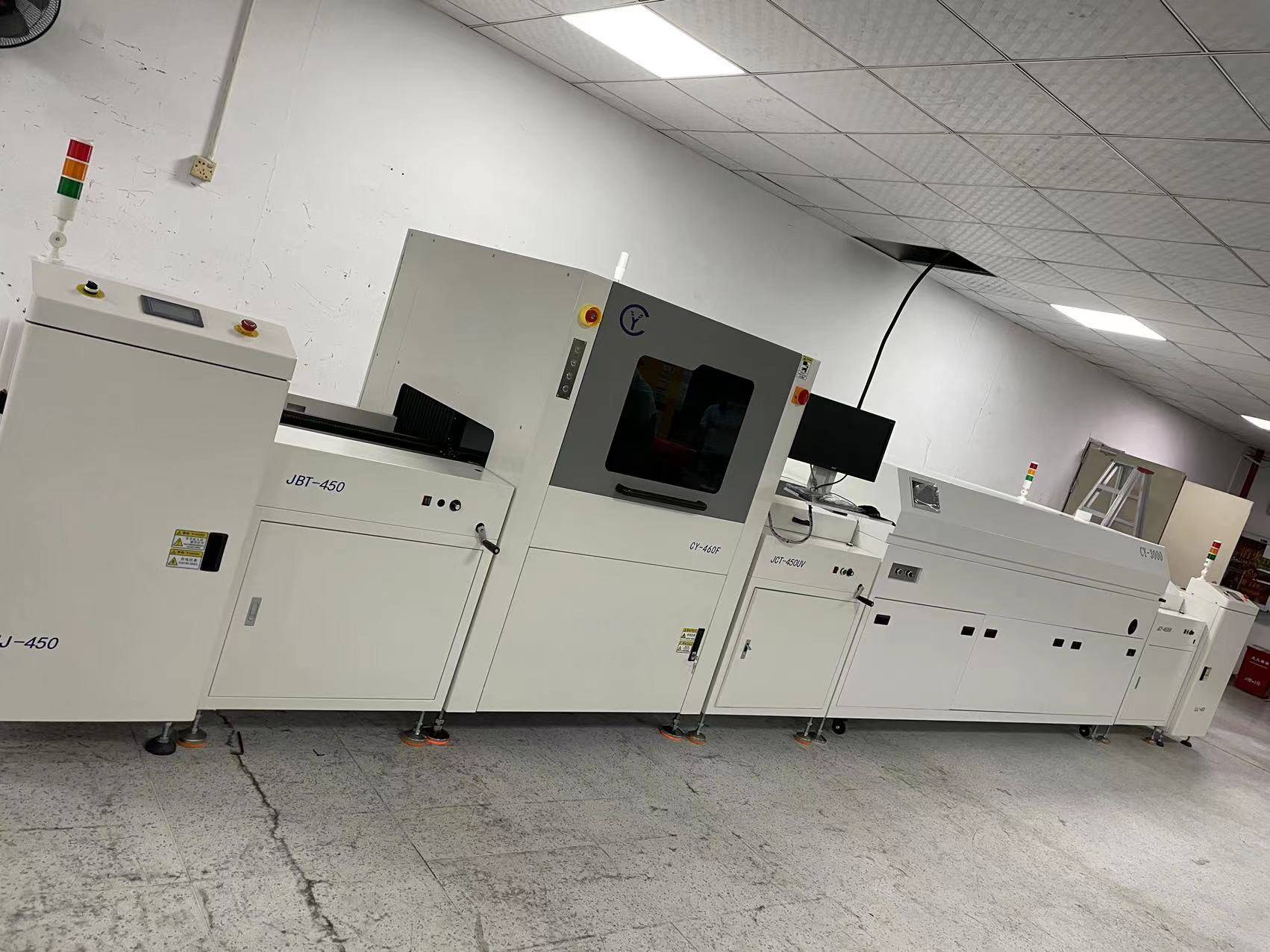

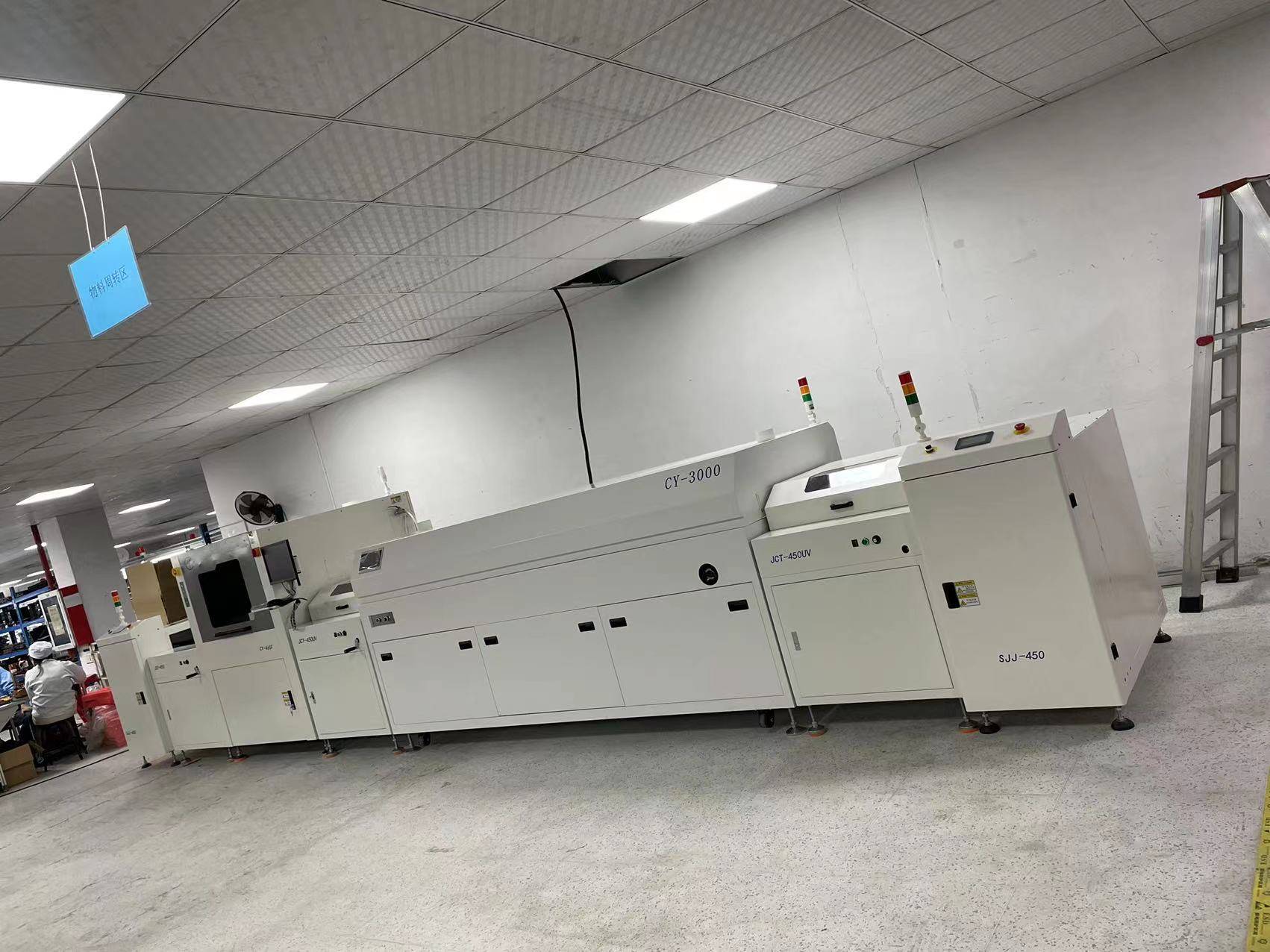

客户工厂涂覆方案实例展示：

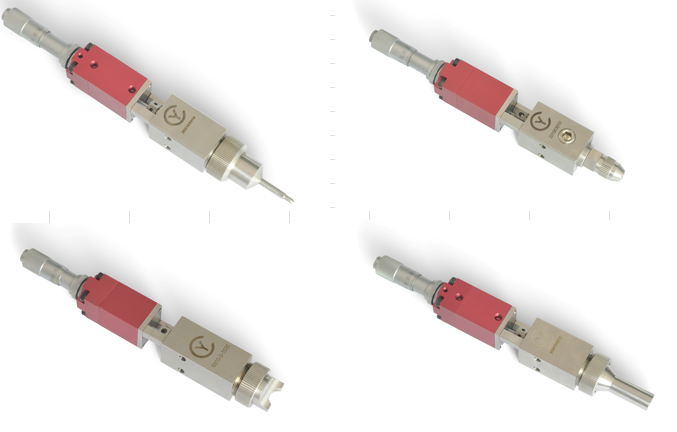

涂覆阀选择与搭配
可根据客户产品以及工艺流程要求选择合适的阀体

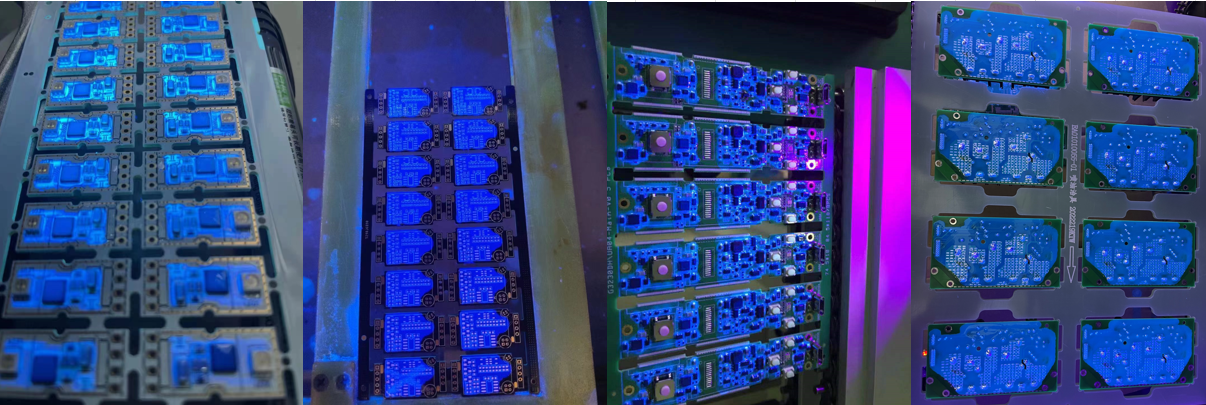

涂覆效果展示：
机器主要参数：
| 机器型号 | CY-460T | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 机器外型尺寸 | L1060*W1200*H1700mm | |||||||||||||||||||||||||||||||||||||||
| 机器重量 | 760Kg | |||||||||||||||||||||||||||||||||||||||
| 控制方式 | 工控机+运动控制卡 | |||||||||||||||||||||||||||||||||||||||
| 编程方式 | 手动示教 | |||||||||||||||||||||||||||||||||||||||
| 运行软件 | 诚远涂覆机智能选择性控制软件 | |||||||||||||||||||||||||||||||||||||||
| PCB传输高度 | 900±20mm | |||||||||||||||||||||||||||||||||||||||
| 运输速度 | Max:300mm/s | |||||||||||||||||||||||||||||||||||||||
| 运输方向 | 从左到右/从右到左 | |||||||||||||||||||||||||||||||||||||||
| PCB宽度范围 | 50-450mm | |||||||||||||||||||||||||||||||||||||||
| 调宽方式 | 步进电机自动调宽 | |||||||||||||||||||||||||||||||||||||||
| X,Y轴驱动方式 | 伺服电机+高精度丝杆模组 | |||||||||||||||||||||||||||||||||||||||
| X,Y轴最大运行速度 | 1000mm/s | |||||||||||||||||||||||||||||||||||||||
| X,Y轴定位精度 | 0.02mm | |||||||||||||||||||||||||||||||||||||||
| Z轴最大运行速度 | 500mm/s | |||||||||||||||||||||||||||||||||||||||
| Z轴驱动 | 伺服电机+高精度丝杆模组 | |||||||||||||||||||||||||||||||||||||||
| Z轴定位精度 | 0.02mm | |||||||||||||||||||||||||||||||||||||||
| 胶阀上下 | 滑台气缸 | |||||||||||||||||||||||||||||||||||||||
| 胶阀数量 | 2个 | |||||||||||||||||||||||||||||||||||||||
| 胶阀类型 | 锥形阀+针式雾化阀 | |||||||||||||||||||||||||||||||||||||||
| PCB板大小 | 50*50-450*450mm | |||||||||||||||||||||||||||||||||||||||
| PCB板元器件高度 | Max: 100mm | |||||||||||||||||||||||||||||||||||||||
| 涂覆宽度 | 1-30mm(根据胶阀种类而定) | |||||||||||||||||||||||||||||||||||||||
| 料桶容积 | 10L供胶压力桶 | |||||||||||||||||||||||||||||||||||||||
| 清洗桶 | 500ml | |||||||||||||||||||||||||||||||||||||||
| 清洗功能 | 机器自带清洗功能 | |||||||||||||||||||||||||||||||||||||||
| 照明部分 | 机器自带白光灯和紫光灯 | |||||||||||||||||||||||||||||||||||||||
| 电源 | AC220V | |||||||||||||||||||||||||||||||||||||||
| 气源 | ≥0.4Mp | |||||||||||||||||||||||||||||||||||||||
| 总功率 | 2.5Kw | |||||||||||||||||||||||||||||||||||||||
| 条码扫描功能 | 可选配 | |||||||||||||||||||||||||||||||||||||||
| CCD视觉定位 | 可选配 | |||||||||||||||||||||||||||||||||||||||
